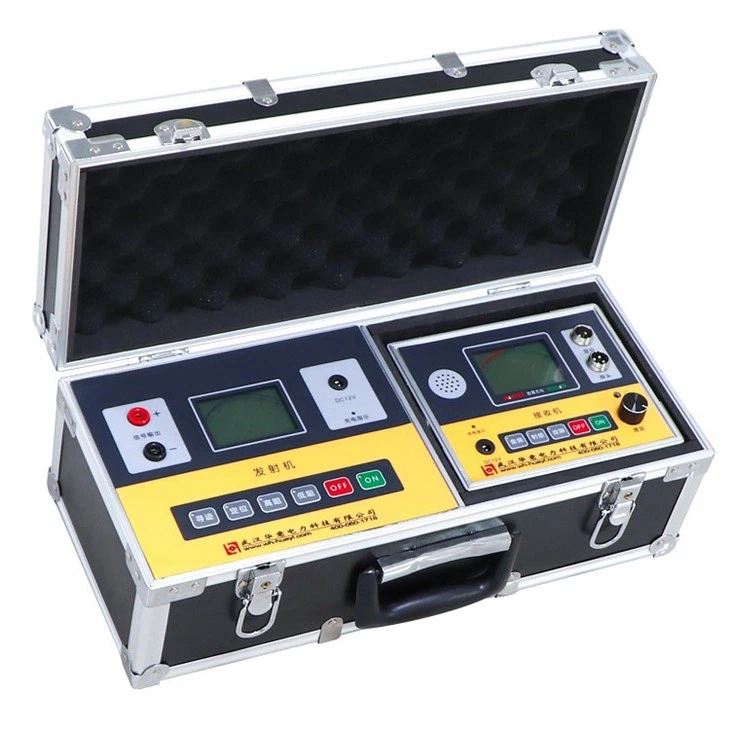

Lokalizzatur tal-Ħsara tal-Cable TDR

HYDGC-H Cable Fault Tester huwa sett ta 'tagħmir komprensiv ta' skoperta ta 'ħsarat tal-kejbil. Jista 'jittestja t-tort tal-flashover ta'-reżistenza għolja tal-kejbil, ertjar ta 'reżistenza għolja-baxxa, short circuit, skonnessjoni tal-kejbil, kuntatt fqir u ħsarat oħra. Jekk ikun mgħammar bi strument tal-punt tal-fabbrika tal-kejl akustiku, jista 'jiddetermina b'mod preċiż il-post preċiż tal-punt tal-ħsara. Huwa adattat għall-ittestjar ta 'kejbils u kejbils ta' komunikazzjoni ta 'diversi tipi u livelli ta' vultaġġ. Is-sett kollu tat-tester tal-ħsara tal-kejbil tal-enerġija jikkonsisti fi tliet partijiet: ittestjar tal-flash, traċċar u pożizzjonament.

It-tester tal-ħsara tal-kejbil (tester tal-flash) jista 'jintuża biex jikxef reżistenza baxxa, reżistenza għolja, ċirkwit qasir, ċirkwit miftuħ, difett ta' tnixxija u difett ta 'flashover ta' diversi kejbils, u jista 'jsib b'mod preċiż il-post tal-punt tal-ħsara, it-tul tal-kejbil u l-mogħdija midfuna tal-kejbil. Għandu l-karatteristiċi ta 'ttestjar preċiż, grad għoli ta' intelliġenza, adattabilità wiesgħa, prestazzjoni stabbli, u ħafifa u portabbli. L-istrument jadotta s-sistema ta 'karattri Ċiniżi, wiri ta'-definizzjoni għolja, u interface faċli.

It-traċċar tal-kejbil u l-punt tal-ħsara huma komposti minn miter tal-passaġġ, miter tal-punt fiss, sonda tat-tip T-, frejm A, handset, eċċ Dan l-istrument huwa strument speċjali għat-test tal-lokazzjoni tal-ħsara tal-kejbil, adattat għall-oġġett tat-test huwa konduttur tal-metall (par tal-wajer, saff protettiv, saff tal-ilqugħ) ta 'kull tip ta' kejbils. Il-funzjonijiet ewlenin tiegħu huma li jillokalizza u jittestja l-punti fqar ta 'insulazzjoni tal-art, jiskopri l-mogħdija tal-kejbil, u jittestja l-fond midfun tal-kejbil.

1. Tester tal-ħsara tal-kejbil(tester tal-flash)

2. Pathfinder u locator

1. Funzjonijiet multipli

Sikur, rapidu, u preċiż biex tittestja. L-istrument japplika l-metodi ta 'Impuls ta' Vultaġġ Baxx u Flashover ta 'Reżistenza Għolja. Jista 'jittestja kull tip ta' ħsarat, speċjalment fuq l-ittestjar tal-ħsarat ta 'Flashover u Reżistenza Għolja mingħajr ma jinħaraq. Jekk ikun mgħammar b'metodu ta 'ħoss u strument li jsib, jista' jindika eżattament il-post tat-tort.

2. Preċiżjoni Għolja

L-istrument tagħna juża t-teknoloġija tal-kampjunar tad-dejta ta'-veloċità għolja, il-veloċità ta 'A/D hija 100MHz, u jagħmel proporzjon ta' riżoluzzjoni ta '1m u żona mejta tal-ittestjar ta' 1m.

3. Għoli intelliġenti

Ir-riżultati tal-ittestjar huma awtomatikament murija bil-forma tal-mewġ u d-dejta fuq l-LED kbir. Huwa faċli biex tara. Ma teħtieġx taħriġ speċjali għall-operaturi.

4. Funzjoni tal-Formola tal-Mewġ u Saving & Qari tal-Parametri

Juża apparat mhux-volatili u wara li jintefa, xorta jiffranka l-forma tal-mewġ u d-dejta.

5. Funzjoni ta' Doppju-Wiri ta' traċċa

Jista' jqabbel il-forom tal-mewġ tal-kejbils tal-manjiera-difetti u dawk regolari. Huwa ta 'benefiċċju għall-ittestjar ulterjuri tal-ħsara.

6. Funzjoni ta 'Ingrandiment fuq l-Iskala tal-Formola tal-Mewġ

Billi tkabbar l-iskala tal-forma tal-mewġ, tista 'tagħmel aktar ittestjar eżatt.

7. Distanza tal-wiri

Jista 'jbiddel b'mod spontanju l-pożizzjoni tal-cursor, li juri d-distanza diretta jew indiretta tal-punt tal-ħsara u l-punt tal-ittestjar.

8. Immodifika l-funzjoni

Għandu l-funzjoni li jibdel il-veloċità tal-komunikazzjoni skont il-kejbil ittestjat.

9. AC DC użu doppju

L-istrument huwa portabbli u b'batterija li tista 'tiċċarġja biex tipprovdi l-enerġija. Huwa konvenjenti li tieħu u tuża.

Q1: Kif sempliċi polz ta '100V jaf fejn hu t-tort?

A: It-TDR jaħdem bħal sonar marittimu. Jibgħat polz dejjaq, jisma 'l-eku minn bidliet fl-impedenza, u jkejjel id-dewmien tal-ħin (Δt). Distanza L=(v * Δt) / 2.

Il-Proċess:

❶ Ibgħat Pulse: sinjal ta '100V jivvjaġġa 'l isfel fil-linja.

❷ Hit Boundary: Ir-riflessjoni sseħħ fil-waqfiet, xorts, jew ġonot.

❸ Kejjel Echo: Id-differenza fil-ħin tiġi kkonvertita f'distanza bbażata fuq il-veloċità tal-mewġ.

Q2: F'kejbil ta' 3km b'5 ġonot, kif inkun naf liema waħda hija t-tort?

A: Ħares lejn il-Kobor u wettaq "Tqabbil tal-Fażi."

Tattiċi esperti:

• Sinjal Konġunt: Dip jew bump żgħir ħafna, malajr (simmetriku).

• Sinjal tal-Ħtija: Qabża qawwija u permanenti 'l isfel (kobor għoli).

• A-B-C Qabbel: Ipponi l-forom tal-mewġ. Jekk teżisti fuq il-fażijiet kollha, hija konġunta. Jekk biss fuq wieħed, huwa tort.

Q: Il-breaker tfixkel, iżda l-mewġa TDR hija linja ċatta. Il-magna hija miksura?

A: Le. TDR huwa blind għal tnixxijiet ta'-reżistenza għolja (eż.. 5,000 Ω). Polz ta '100V huwa dgħajjef wisq biex tinnota bidla daqshekk sottili.

Il-Loġika:

• Tnixxija ta '5kΩ f'kejbil ta' 50Ω hija biss bidla ta 'impedenza ta' 1%.

• Il-polz jgħaddi minn fuqu bħallikieku ma jkunx hemm.
