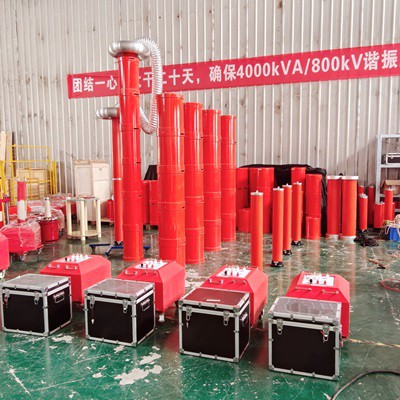

Q: Kif huwa Q definit, ikkalkulat u ottimizzat għall-ittestjar fuq il-post?
A: Q=X_L / R=enerġija maħżuna/enerġija mxerrda × 2π. Jiddetermina l-amplifikazzjoni tal-vultaġġ u l-iffrankar tal-enerġija tad-dħul.
Komponenti tar-reżistenza totali R:
• Ram tar-reattur: 40–60%. Telf tal-qalba: 15–25%. Reżistenza taċ-ċomb: 5-10%.
• Tagħbija dielettrika (tanδ): 10–25%. Corona/PD: 0–5%.
Valuri Q tipiċi skont it-tagħbija:
|
Tip ta 'Tagħbija |
Kapaċità |
Q tipiċi |
|
Transformer tal-enerġija |
5–20 nF |
30–60 |
|
GIS/substation |
1–50 nF |
40–100 |
|
Cable MV (< 1 km) |
0.1–0.5 μF |
30–50 |
|
HV cable (>5 km) |
1–5 μF |
15–30 |
|
Stator tal-ġeneratur |
0.5–5 μF |
20–50 |
|
Bank tal-kondensaturi |
10–100 μF |
10–20 |
Q vs. Qawwa tad-Dħul (għall-output ta' 500 kVA):
Q=10 → 50 kW (diżil kbir)|Q=30 → 16.7 kW (ġenn medju)
Q=50 → 10 kW (ġenn żgħir)|Q=80 → 6.25 kW (mejn)|Q=100 → 5 kW (mejn)
Fatturi li jaffettwaw Q:
• Reattur: spazju akbar ta 'l-arja → Q aktar baxx. Uża azzar orjentat-qamħ. Wajer tal-Litz > 200 Hz.
• Frekwenza: ogħla f → aktar baxxi Q (effett tal-ġilda).
• Tagħbija: ogħla C → aktar baxxi Q. Vultaġġ: ogħla V → aktar baxxi Q (telf tal-korona).
Stima tal-qasam: Q_est ≈ 1/(tanδ_specimen + tanδ_reactor).
Jekk tanδ_kampjun=0.005 u tanδ_reactor=0.02 → Q ≈ 40.
⚠ Dejjem assumi Q 20% inqas minn nominali għad-daqs tal-ġeneratur.
